3 MPPT的硬件设计

由于光伏电池的输出特性呈非线性，且变化幅度较大，所以使用单端反激式变换器。该变换器由升降压变换器加隔离变压器推演而来，能够简单高效地提供直流输出，广泛用于功率100W左右的小型开关电源中。控制器工作于电流断续模式。

图4示出MPPT的硬件设计原理。其中，微控制器采用MC68HC08SR12微处理器，使用A／D模块采样电源的输出电流和输出电压，继而调节PWM占空比，最终实现光伏电池的最大功率输出。MPPT控制策略的效果好坏直接取决于电压和电流的采样是否精确。

图5示出电压采样电路。它采用光耦PC817和三端稳压管TLA31相配合。TLA3l是一种可编程稳压管，当变压器的次级输出电压uout变化时，光耦的输出电压随之变化，A／D会采样到当前的充电电压。

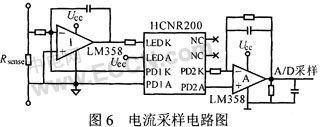

图6示出电流采样电路。由它对采样电阻Rsam两端的电压进行采样，并使用差分式运算放大器放大输出到MCU的A／D采样端，从而得到主电路中的电流值。由于信号需要精确采样，并且与电源隔离，因此使用线性光耦HCNR200。另外，单片机及周边电路的用电可直接通过蓄电池隔离变压得到，系统无须外部电源供电，十分方便。

4 软件分析

由于太阳光强和环境温度的变化是一个缓慢的过程，故参数采样无须高实时性，每隔几秒钟采样一次即可满足要求。产生中断的时间间隔是可以调整的，初期较短，可以迅速逼近最大功率点；后期较长，防止系统在最大功率点附近振荡。为防止系统误判断，每次控制比较，均进行3次，当3次的结果一致时，才实施相应的控制策略，否则重新采样比较，这样便最大限度地保证了系统的正常运行。图7示出实现MPPT的软件流程。

由于单片机与开关电源一起工作，相互间的电磁干扰较大，而A／D采样要求精确。故需要使用软件数字滤波。这里采用均值滤波，即通过多次采样求平均值的方法，以达到去除干扰的目的。

蓄电池采用循环充电方式。以12V蓄电池为例，在充电电压达到14.7V最高限制电压后．保持该电压继续充2～4小时达到饱和。最大充电电流不允许超过额定容量的25％(如容量为100A时的蓄电池，最大充电电流为25A)。采用保险丝实现硬件电路的过流保护。图8示出软件保护示意图。

5 实验结果与展望

表1给出了系统的主要组成部分及性能指标。图9反映了2005年12月20日早上9点到下午4点的功率P，MPPT充电器的充电情况及最大功率点的变化情况。12月20日的天气变化较快，时而有阳光，时而多云，时而阴沉。最高MPPT可达到50W，最小只有5W左右，这反映出太阳能电源输出功率的多变性。

经测试，该MPPT充电系统反映出了太阳能电源输出功率的多变性，并可以快速跟踪最大功率点，这对光伏系统的稳定高效工作起到了至关重要的作用。努力提高系统的效率和可靠性，进一步改进MPPT算法，则是下一步研究的重点。
